MEDTEQ HFIT8.0高頻絕緣測試儀
多年來，MEDTEQ 開發了廣泛的測試設備、定制工具和軟件，用于醫療標準的實際測試項目，涵蓋心電圖設備、除顫器、IBP 傳感器、溫度探頭、醫院加濕器、高頻手術設備、輸液泵等。
HEIT系列設計用于提供穩定、可靠的電壓，參數易于調整，作為歷史上用于HE絕緣測試的特殊設置的替代方案。

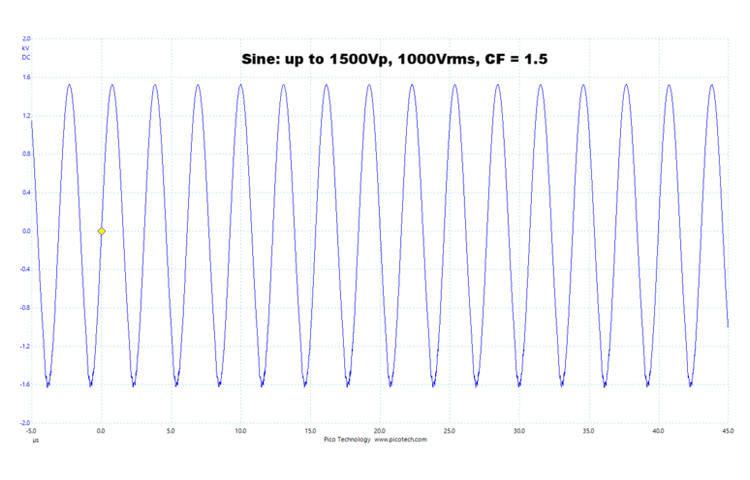

該設備有四種輸出模式:正弦、修正正弦、突發和脈沖，設計用于覆蓋IEC 60601-2-2要求的寬范圍波峰因數和峰值電壓。其中兩種模式突發和脈沖)具有可調節的波峰因數。
對于每個模式，基頻的范圍從大約310kHz 全額定負載)到460kHz 空載)，這取決于測試負載的電容。基頻的變化是由于使用高功率諧振電路來實現與高頻下的高電壓測試相關聯的高峰值和平均負載。該設備設計用于在許多條件下具有高達100pF的電容性負載和高達150pF的廣泛使用。
HEIT 8.0通過對Vp+、Vp、Vrms、峰值因子、Ims、Ipeak和頻率的內置監測，在該系列中達到了一個新的水平。峰值和均方根值的顯示采用了專門開發的測量系統，該系統設計為在感興趣的頻率下本質上是準確的，遠遠超過了基于示波器和探針的現有測量系統的準確性和可靠性。
還提供了自動模式，用戶只需設置目標峰值電壓，按下啟動按鈕、系統即可控制其余部分:選擇最佳模式，根據需要調整峰值電壓和峰值因數。在自由運行和設定時間模式下也提供了計時器。自動模式和定時器使該設備適用于生產測試。
包括系統監測，以指示輸出過電壓 峰值和均方根值)、低頻率、超出目標極限的峰值因數過載短路和內部溫度。在適當?shù)那闆r下，系統還將主動減少或停止輸出。
為了安裝該設備，用戶應是合格的電氣工程師或同等人員，熟悉高頻絕緣原理和示波器的使用。用戶應審查該設備的操作原理和重大風險章節。
HFIT 8.0 是 HFIT 系列的下一代產品，旨在評估是否符合 IEC 60601-2-2 介電強度和電纜泄漏電流測試。標準模型專為可能需要處理從 400Vp 到 7200Vp 的各種額定值的測試機構而設計。該模型包括 4 種模式，其中 2 種具有可調節波峰因數，旨在滿足標準中的要求，無論等級如何。
HFIT 8.0在現有HFIT 7.0的基礎上增加了以下新功能：
1.內部測量和顯示：
（1）Vpeak（+Vp、-Vp）
（2）有效值
（3）波峰因數
（4）艾姆斯，我達到頂峰
（5）頻率
（6）波峰因數目標
（7）測試時間
自動模式：用戶設置目標峰值電壓，系統選擇模式，調整電壓和波峰因數
定時器功能
增加負載能力（高達 6kVp 時為 150pF）
